获取echarts计算后的grid边距

前几天的开发中遇到了这样一个需求：

我们的气泡图会有一个象限标签，这个标签要求要和 echarts 的 grid 轴间距是 8px。由于开启了 grid.containLabel 这样会使 grid 轴根据 axis 的 label 长度变化，所以写固定的值是不可以的。

之前的方案是计算 data 中的最大值，再按 fontSize * 最大值的字符数 从而估算出 gridLeft 的距离， top 值就按照配置传入的值来计算。算是勉强能用，但会有一些极限的情况，比如 1 和 9 它的字符宽度是不一样的。

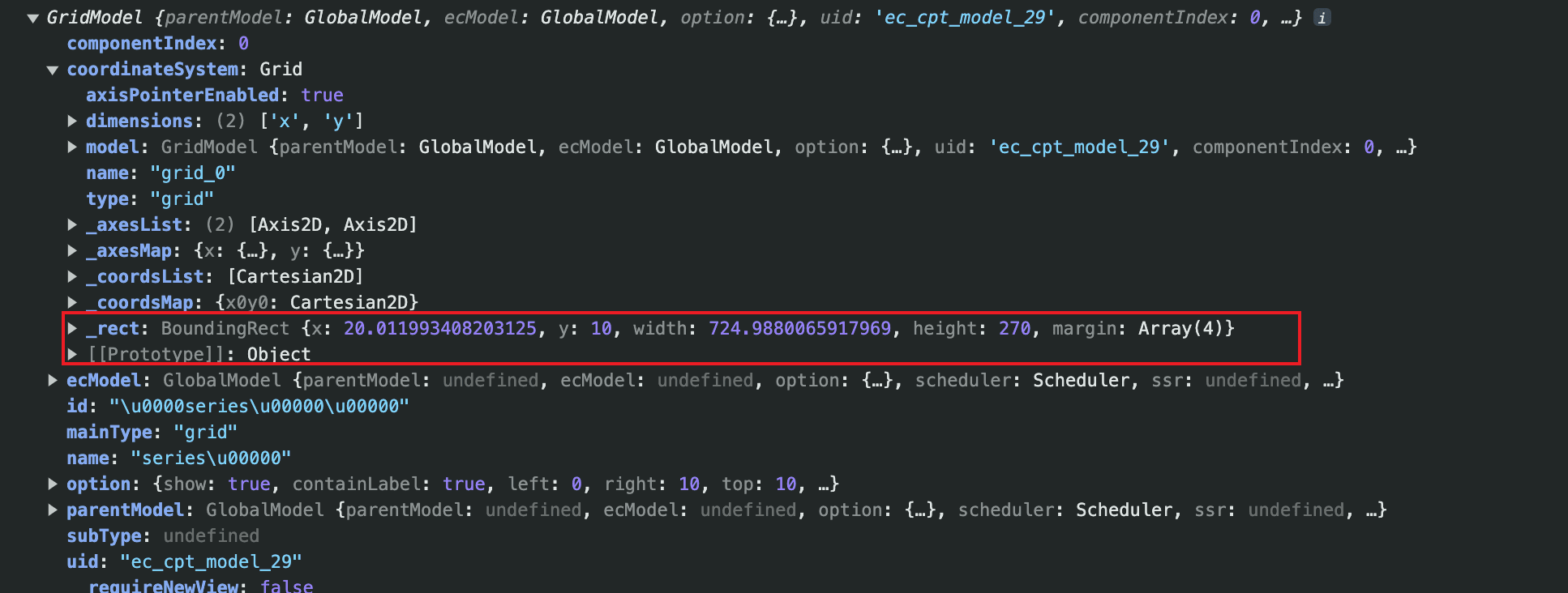

今天正好有时间打算优化一下，翻了翻 echarts 的文档都没有找到有关的信息，直到最后 Google 的时候发现这样一条 issue： https://github.com/apache/echarts/issues/18302。随后继续 Google echarts.getModel()，发现一条文章用到了 getModel()，这个方法好像可以获取到 echarts 内部的一些信息。然后我试了试 getModel().getCompnent('grid') 发现真的有值，并且发现一个属性 coordinateSystem （嘿嘿，最近背单词刚好背到了这个，翻译成中文是坐标系统）：

这个方法没有对外开放，是不稳定的（上面 issue 有提到），所以文档搜不到，大家在使用时记得用 lock 文件锁住 echarts 版本。

好，那么接下来给出解决方案。

我们既然可以通过 getModel().getCompnent('grid').coordinateSystem._rect 获取到 grid 距离 top、left 的距离，还有 canvas 元素的宽高，那么我们也可以计算出 right 和 bottom，只需要用容器的宽度 - _rect.left - canvas 元素的宽度得到的就是 right 值，bottom 同理。

代码：

function getGridOffset(chartInstance) {
  // 距离轴的偏移
  const OFFSET = 8

  const grid = chartInstance.getModel().getComponent('grid')

  const leftValue = grid.coordinateSystem._rect?.x
  const topValue = grid.coordinateSystem._rect?.y

  // canvas 的宽高
  const canvasWidth = grid.coordinateSystem._rect?.width
  const canvasHeight = grid.coordinateSystem._rect?.height

  const oContainer = document.getElementById('chart')
  // 容器的宽高
  const containerWidth = parseFloat(getComputedStyle(oContainer).width)
  const containerHeight = parseFloat(getComputedStyle(oContainer).height)

  // right 和 bottom 不能直接取到，需要通过 container.width - canvas.width - leftValue
  const rightValue = Math.ceil(containerWidth - canvasWidth - leftValue)
  const bottomValue = Math.ceil(containerHeight - canvasHeight - topValue)

  // 外部用到的值，需要加上 OFFSET
  const usingLeft = leftValue + OFFSET + 'px'
  const usingRight = rightValue + OFFSET + 'px'
  const usingTop = topValue + OFFSET + 'px'
  const usingBottom = bottomValue + OFFSET + 'px'

  // 最后 return 出来的就是可以直接用的 grid 值啦，如果你的代码不需要offset，直接去掉就行
  return {
    left: usingLeft,
    right: usingRight,
    top: usingTop,
    bottom: usingBottom,
  }
}

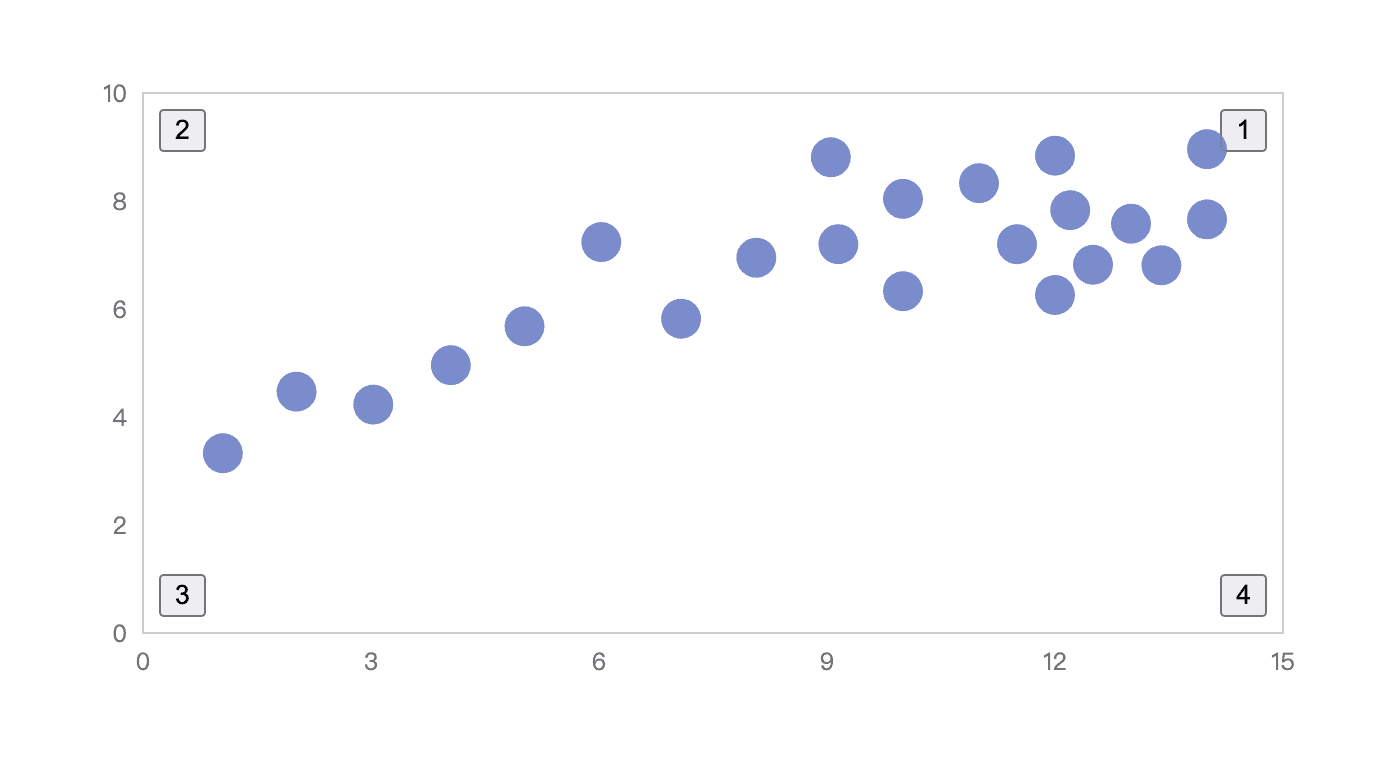

看看效果：

完整代码我已上传到 codesandbox: https://codesandbox.io/p/sandbox/vigorous-haibt-xgwtcq

respect !!!
